MPCNC: Mostly Printed CNC – mein neues DIY-Projekt – Teil 1

Schon lange war klar, dass eine CNC-Fräse her muss sobald wir im neuen Haus sind. Nun habe ich etwa 25 m² Werkstattfläche zur Verfügung und da findet nun auch eine etwas größere CNC-Maschine Platz. Seit 2 Wochen ist auch klar, dass es eine MPCNC – Mostly Printed CNC wird.

MPCNC Druckteile selber Drucken? Mit dem günstigen Creality Ender 3 kein Problem! Mehr dazu >>>

Wenn man sich eine CNC-Fräse fürs Hobby anschaffen will, hat man ja jede Menge Optionen. Man kann fertige Geräte wie die von CNC-Step oder Stepcraft kaufen, liegt hier aber schon in einem Preisbereich von über 2000 Euro, wenn man einen größeren Fräsbereich möchte. Bei Ebay und Amazon tummeln sich jede Menge China-Fräsen, die aber auch gleich über 1000 Euro (inkl. Spindel) kosten. Daneben gibt es je einige Portalfräsen für den Eigenbau wie die Shapeoko.

Du möchtest keinen Beitrag verpassen? Dann melde dich zum kostenlosen nachbelichtet-Newsletter an!

Kein Spam - versprochen! Und du kannst dich jederzeit wieder abmelden!

Ich habe mich nun auf die MPCNC festgelegt, da sie relativ simple im Aufbau ist, mit einfachen Standardkomponenten auskommt, fast beliebig groß konfiguriert werden kann und offenbar einen ziemlich guten Job macht, was etliche Youtube-Videos zeigen. So lässt sich nicht nur Holz und Kunststoff fräsen, sondern auch Aluminium und sogar Stahlblech scheint sie einigermaßen zu fressen, was zumindest für Frontplatten und Gehäuse ausreichend sein dürfte.

Mostly Printed CNC -MPCNC - Burly

Der Clou an der MPCNC ist, dass man die meisten Rahmenteile einfach mit dem 3D-Drucker herstellen kann. Als Rahmen und Laufflächen für die 3 Achsen dienen billige 25mm (Edel-)Stahlrohre und alles bewegt sich auf Kugellagern vom Typ 608 2RS. Ein Sack voll M4 und M8 Schrauben mit Sicherungsmuttern, 5 Stück NEMA 17 Schrittmotore, eine RAMPS 1.4 (oder vergleichbare) Steuerung und noch ein paar Kleinteile und schon hat man alles was man für eine brauchbare Hobbyfräse benötigt. Stellt man später fest, dass man die Fräse vergrößern (oder aus Stabilitätsgründen verkleinern) möchte, tauscht man einfach die Rohre aus.

Dabei kann man mit der MPCNC später nicht nur Fräsen. Man kann sie zum Lasercutter, 3D-Drucker oder Styroporschneider umfunktionieren. Mit dem passenden Schneidstichel taugt sie zum Isolationsfräsen für die Platinenherstellung oder als Folienplotter.

Als ersten Fräsmotor werde ich übrigens eine Makita RT0700 einsetzen, da dieser sich auch als handgeführte Oberfräse eignet und damit gleich zwei Aufgaben erschlägt.

Startschuss: 3D-Druckteile und die große Bestellung

Zunächst habe ich damit begonnen, die ersten Teile für die MPCNC zu drucken. Da PLA maßhaltiger ist und weniger Schrumpfung unterliegt als ABS, habe ich restliches PLA-Filament für die Füße genommen und noch einige Spulen DruckerRhino PLA-Filament bestellt, welches sich einwandfrei verarbeiten lässt. Insgesamt benötigt man etwa 2 kg Filament und ca. 100 Stunden Druckzeit. Mein Wanhao Duplikator 6 läuft nun täglich, damit die Teile alle fertig werden. Für die Infill-Einstellungen der MPCNC-Teile habe ich in Cura 3.6 das etwas exotische Gyroid Füllmuster gewählt.

Mit 25 % Infill verbraucht es weniger Filament als Lines oder Cubes bei gleicher Belastbarkeit. Viel höhere Infill-Dichten sollte man allerdings nicht ausprobieren, da die Struktur sonst zu klein wird und der Drucker mächtig durchgeschüttelt wird. Der Druck selbst ist unproblematisch. Man braucht keinen Support und kann gleich mehrere Teile auf dem Drucktisch platzieren – sofern nicht das Filament falsch gewickelt ist und so was dabei herauskommt:

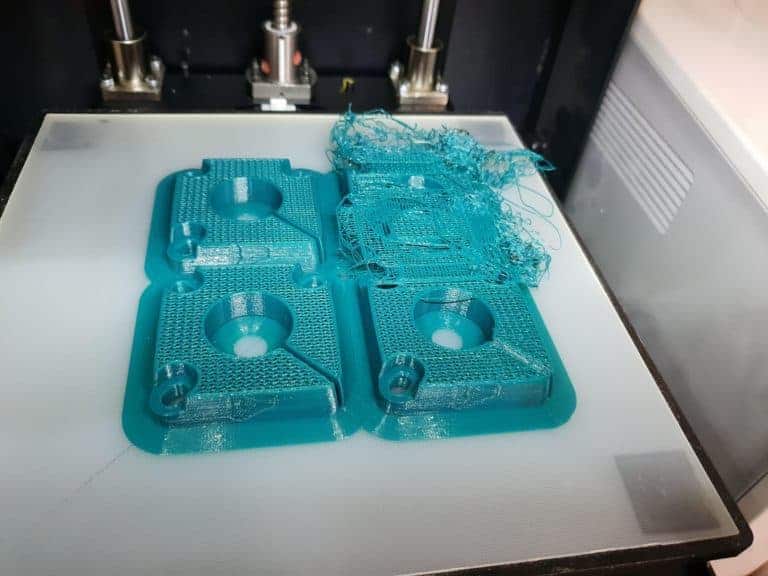

Fehldruck, weil das Filament verknotet war …

Mittlerweile habe ich die Hälfte der Teile gedruckt und die ersten Teile sind auch schon eingetroffen.

Als Größe für die MPCNC-Fräse habe ich mich an der „großen“ Stepcraft 840 orientiert. Diese hat einen Arbeitsbereich von 600 x 840 x 140 mm (X Y Z). Mit dem diesem Rechner für die MPCNC, kann man die benötigten Rohrlängen und das Maß für die Grundplatte bequem kalkulieren lassen.

Die Einkaufsliste für die MPCNC

Nach etwas Recherche habe ich verschiedene preisgünstige Quellen für das benötigte Material gefunden. Mein Metallhändler im Nachbarort ist zwar immer sehr hilfreich und ziemlich preiswert, bei den 25 mm Edelstahlrohren (2 mm Wandstärke) war ein Ebay-Händler aber deutlich preiswerter und man bekommt die Rohre fix und fertig, in 10 mm Schritten, geschnitten geliefert.

Die vielen Schrauben besorgte ich mir zum Großteil beim Sonderpreis Baumarkt in der Nähe. Übrigens braucht man nicht auf die exotischen M3,5 Schrauben gehen. M4 funktionieren nach ersten Tests genau so und viele MPCNC Besitzer haben diese ebenfalls verbaut. Da der Sonderpreis Baumarkt Schrauben nach Kilopreisen berechnet, kommt man auf gerade mal 10 Euro für die Schrauben und Muttern. Eine Liste der benötigten Schrauben findet ihr HIER.

53 Kugellager vom Typ 608 2RS bekommt man ebenfalls bei Ebay. Ich habe gleich 100 Stück bestellt, da man die immer wieder brauchen kann und somit bei Verschleiß auch gleich Ersatz hat. 100 Stück 608 2 RS Kugellager kosten etwa 25 Euro.

Die NEMA 17 Schrittmotore gibt es für etwa 50 Euro. Als Board habe ich kein RAMPS mit Arduino Mega 2560 geplant, sondern mir ein MKS Rumba Plus Board samt DRV8825 Treibern besorgt. Diese ist wohl deutlich robuster als die RAMPS Shields, es hat den Arduino gleich mit auf dem Board und schöne Schraubklemmen für die Verkabelung. Kostet zusammen 65 Euro. Apropos Verkabelung: Hier gibt es bei Amazon recht günstige 4-adrige LiYCY Steuerleitung mit Abschirmung. Allerdings ist die Frage der Werkzeuglängenmessung noch ungeklärt.

MKS Rumba+ Board, ein Schrittmotor, Zahnriemen und Meanwell Netzteil

Angetrieben wird das Board von einem 12V Netzteil mit 150 Watt. Damit ist es ausreichend dimensioniert, um auch ein 5 Watt Lasermodul oder einen 3D-Druckkopf samt beheiztem Druckbett zu versorgen. Bei einem solch kritischen Teil setze ich lieber auf die bewährten Meanwell Netzteile, die nur unwesentlich teurer sind als die China-Kracher.

Weiterhin trudelte eine 300 mm Gewindespindel für die Z-Achse ein, 10 Meter Zahnriemen für den Antrieb, flexible Motorkupplungen für den Z-Achsen Motor und 2GT Zahnriemenscheiben.

Alles in allem bin ich damit bei etwa 350 Euro inkl. 2 kg PLA-Filament, aber natürlich ohne Fräsmotor. Ungefähr 25 Euro kommen außerdem noch für eine 19 mm starke Siebdruckplatte hinzu, auf der ich die Fräse montieren werde.

Notwendige Werkzeuge

Die Konstruktion der MPCNC stützt sich hauptsächlich auf Schrauben mit Sicherungsmuttern und Kugellager. Eines meiner Lieblingswerkzeuge ist der Proxxon 23080 Steckschlüsselsatz.

Nüsse von M4 bis M13 samt Verlängerung und qualitativ hochwertiger Ratsche, sowie alle gängigen Bit-Einsätze in einer Box, sind ideal für den Zusammenbau der MPCNC.

Für die Lötarbeiten kann ich den TS 100 Lötkolben wärmstens empfehlen, den ich HIER ausführlich vorgestellt und getestet habe.

Für diverse Bohrlöcher habe ich seit einigen Tagen den Makita DDF-848 Akku-Bohrschrauber – ein absolutes Wahnsinnsteil mit unheimlich Power. Ein ausführlicher Bericht folgt.

In meinem Beitrag „Grundausstattung für Elektronik-Einsteiger“ habe ich euch noch mehr Werkzeug-Tipps zusammengestellt.

Wie geht es weiter?

In den nächsten Tagen werden die restlichen 3D-Druckteile fertig und dann kann es nach Weihnachten an den Aufbau der Eigenbau-CNC-Fräse gehen. Die Steuerung habe ich schon einmal provisorisch aufgebaut, da ich die Ansteuerung mit der CAM-Software ESTLcam testen möchte. Hier war es noch nicht ganz klar, ob man an das MKS Rumba Plus Board einen Werkzeuglängensensor anschließen kann, den ESTLcam später auch versteht.

How to drink coffee with MPCNC

Außerdem sehe ich mich gerade nach einem geeigneten Lasermodul um, damit ich die MPCNC auch als Lasercutter und Gravierer nutzen kann. Ich werde wohl auf das 5,5 Watt Lasermodul gehen, das auch in den Elekslaser Geräten verbaut wird.
